高柔性總線電纜CFBUS.PVC

應用要求: 適合中等負載的應用外護套: PVC 總屏蔽耐油性: 耐油（符合 DIN EN 50363-4-1 標準）阻燃抗UV chainflex? 高柔性電纜等級: 4.3.2.1

產品說明

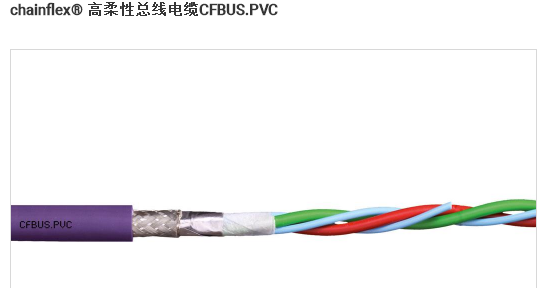

chainflex® 高柔性總線電纜 CFBUS.PVC

典型應用領域：

適合中等負載的應用
幾乎耐油
更適合室內應用，但也可用于溫度 > 5 °C 的室外應用
架空行程距離和達 20 米的滑動應用
用于機加工設備/機床、輸送、室內起重機的總線連接電纜

此系列的使用壽命有保證（需符合質保條件）
更多信息：chainflex® 高柔性電纜質保

往返運動*	5 百萬	750 萬	1000 萬
溫度，	最小彎曲半徑	最小彎曲半徑	最小彎曲半徑
從/至[°C]	[系數 x d]	[系數 x d]	[系數 x d]
+5 / +15	15	16	17
+15 / +60	12,5	13,5	14,5
+60 / +70	15	16	17

*可實現更多的往返運動次數——使用此頁面上的使用壽命計算功能

總線電纜技術說明

chainflex® 高柔性總線電纜專為在拖鏈應用中連續使用而開發并經過測試。根據
使用的外護套材料和設計原理，我們針對不同的機械要求
和介質電阻而設計總線電纜。
電氣設計的選擇應確?？煽繚M足各總線規格的電氣性能，
并且最重要的是高 EMC 安全性。盡管永久運動，
也應確保電氣值的永久穩定性。
然而，整個總線通信系統中的整體傳輸屬性并非完全取決于
所使用的電纜。相反，它需要所有組件（電子組件，
連接技術和電纜）的精確協調，并考慮與所需數據傳輸速率相關的各個系統
的最大傳輸速率。因此，電纜不完全負責
信號的安全傳輸。

認證和標準

抗UV 中等無硅 不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。 UL/CSA 型號1598和2571，30V，80°C NFPA 符合NFPA 79-2012第12.9章的標準 EAC 經認證編號TC RU C-DE. ME77.B.01218 CTP 經認證編號C-DE. PB49.B.00416 無鉛 符合2011/65/EU（RoHS II）標準 CEI 符合CEI 20-35標準 無塵室 符合ISO 1級標準。外護套材料符合CF240.02.24標準，通過IPA依照標準14644-1進行的測試 CE 符合2014/35/EU標準

一般性能

總線系統	Profibus
芯數及截面積 [mm2]	(2x0.25)C
芯線組	(2 x 0.25)C
顏色識別	紅色，綠色
外徑最大	8.5 毫米
銅指數	25 千克/千米
重量	75.0 千克/千米

動態信息

	最小彎曲半徑，拖鏈（系數）	12.5 x d
	拖鏈最小彎曲半徑	106.3 毫米
	最小彎曲半徑，柔性（系數）	10.0 x d
	最小彎曲半徑，柔性	85.0 毫米
	最小彎曲半徑，固定（系數）	7.0 x d
	最小彎曲半徑，固定	59.5 毫米
	溫度，拖鏈最小	5 °C
	溫度，拖鏈最大	70 °C
	溫度，柔性	-5 °C至+70 °C（符合EN 60811-504標準）
	溫度，固定	-15 °C至+70 °C（符合DIN EN 50305標準）
	v最大，架空	3 m/s
	v最大，滑動	2 m/s
	a最大	30 m/s2
	行程	達20米的行程

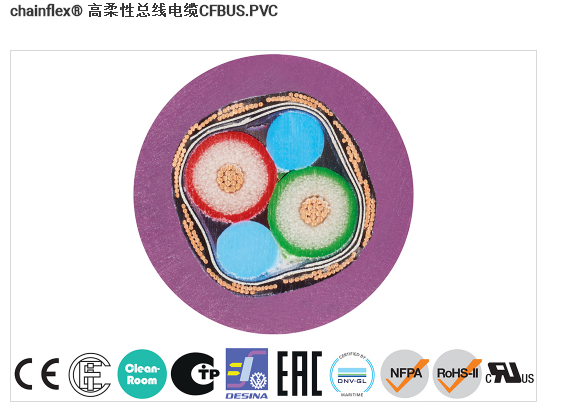

電纜結構

	導體	細線絞合導線，以裸銅線制成，特別抗彎曲（符合 DIN EN 60228 標準）。
	芯線絕緣	機械高質量TPE混合物（符合總線規范）
	芯線結構	符合總線規格標準
	芯線識別	符合總線規格標準。
	總屏蔽	高度抗彎曲的鍍錫銅絲編織。覆蓋線性約55%，光學約80%。
	外護套	低粘性、耐油的 PVC 基混合材料，符合拖鏈要求（符合 EN50363-4-1 標準）。
	護套顏色	丁香紅色（類似RAL 4001）

電氣信息

	波阻抗	150 ?
	額定電壓	50 V
	測試電壓	500 V

標準和認證

	分類	4.3.2.1級 4：采用特殊設計、適用于在拖鏈中持續運動的電纜（中等負載，半徑不低于7.5 x d，速度達3米/秒） 3：行程距離長達20米 2：耐油（符合DIN EN 50363-4-1標準） 1：無扭轉
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-4-1 標準）
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準
	無硅	不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。
	UL/CSA	型號1598和2571，30V，80°C
	NFPA	符合NFPA 79-2012第12.9章的標準
	EAC	經認證編號TC RU C-DE. ME77.B.01218
	CTP	經認證編號C-DE. PB49.B.00416
	無鉛	符合2011/65/EU（RoHS II）標準
	CEI	符合CEI 20-35標準
	無塵室	符合ISO 1級標準。外護套材料符合CF240.02.24標準，通過IPA依照標準14644-1進行的測試
	CE	符合2014/35/EU標準
